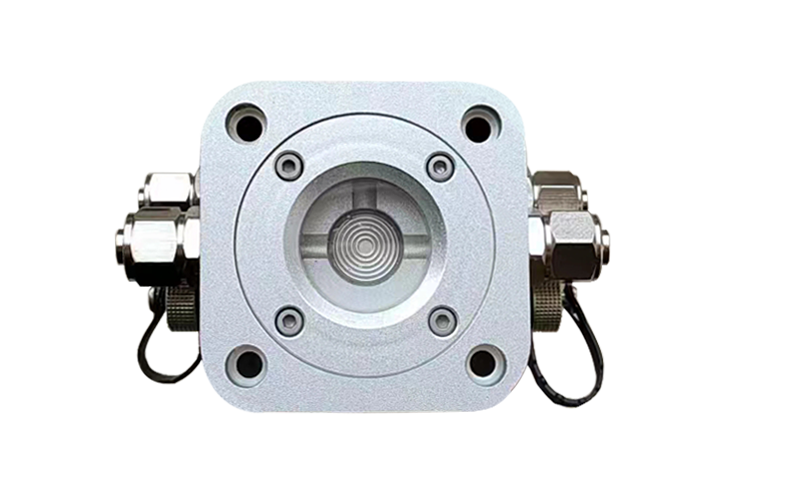

YT-880B 靜力水準儀
發布日期 : 2023-02-24
YT-880B 靜力水準儀是一款液壓型靜力水準儀，通過測量液體壓強計
算得到液位高度，具有結構緊湊、體積小、精度高、穩定性高等特點。
產品采用 RS485 通信接口，提供上位機軟件，用戶可靈活設置量程、
濾波、采樣率等參數，適用多種工況，方便系統集成開發。產品安裝
方便，適用于橋梁、隧道、基坑、建筑物等沉降監測。
功能特性
Features
1.?量程1000mm、3000mm版本；
2.?分辨率0.01mm，精度0.015%FS；
3.?DC12V電壓供電，低功耗，工作電流約18mA；
4.?RS485數據輸入、輸出接口，提供上位機配置軟件；
5.?鋁合金外殼，強度高，結構緊湊，安裝方便；
6.?防護等級：IP67；
技術參數
Technical Parameters
產品屬性
ProductProperties
?
1. 產品結構
?
1 通氣孔（一側帶指示燈）? 2 通液孔? ?3 觀察窗? ?4 鋁合金外殼? ?5 安裝支架? ?6 電源數據接口? 7 排氣孔
?
2. 線序定義
注意：請將屏蔽線與黑線連接！
?
?

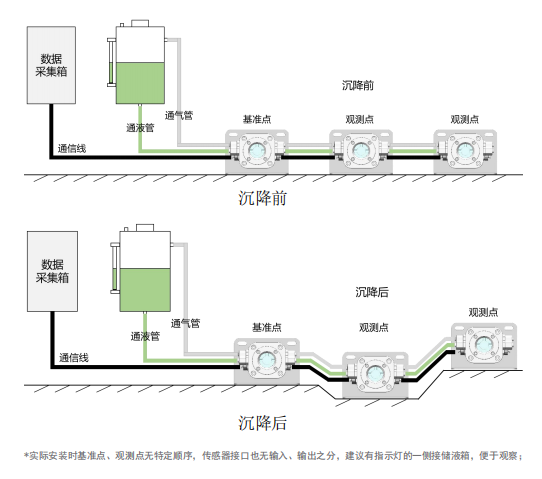

3. 測量原理
?
(1) 液壓式靜力水準儀沉降測量系統由儲液箱、靜力水準儀傳感器、 數據采集箱以及相關的管線組成；
?
(2) 安裝時，選擇相對穩定的位置作為基準點，安裝一個傳感器， 在每個沉降觀測點安裝一個傳感器，然后將所有傳感器的通氣 管、通液管分連
通，一端連接到水箱；
?
(3) 發生沉降時，觀測點與基準點之間會出現液位高度差，此時讀 取觀測點與基準點的測量值進行計算，可得知觀測點的沉降高度。
?
?

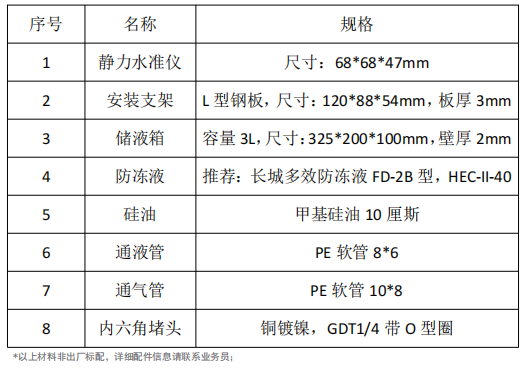

4. 材料清單
?
?
?
安裝指南
InstallGuide
1. 請勿在超出技術參數規定的情況下使用。
?
2. 設備屬于精密儀器，應該避免撞擊、進水淋濕等，如有此類情 形導致設備無法使用的，請及時與我公司聯系處理，請勿自行拆機。
