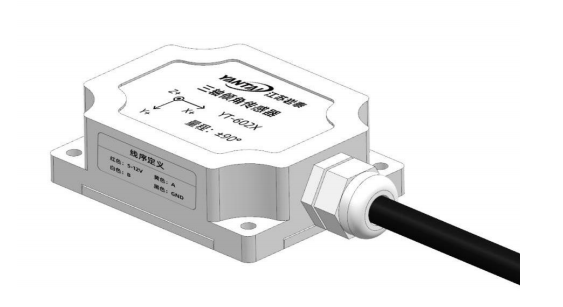

YT-602X 三軸傾角傳感器
發布日期 : 2023-02-24
YT-602X 三軸傾角傳感器是一款超高精度、低功耗、小尺寸的三軸傾
角傳感器。產品采用 RS485 通信接口，提供上位機軟件，用戶可靈活
設置量程、濾波、采樣率等參數，方便系統集成開發。結構緊湊、安
裝方便，適用于橋梁、電力鐵塔、山體、建筑物等傾斜變形監測。
功能特性
Features
1.超高精度三軸傾角傳感器，測量范圍±90°，精度±0.002°，分辨率 0.0001°；
2.DC5-12V 寬電壓供電，低功耗，工作電流約 7mA@12V；
3.RS485 數據輸出，提供上位機配置軟件；
4.鋁合金外殼，結構緊湊，安裝方便；
5.防水等級：IP67；

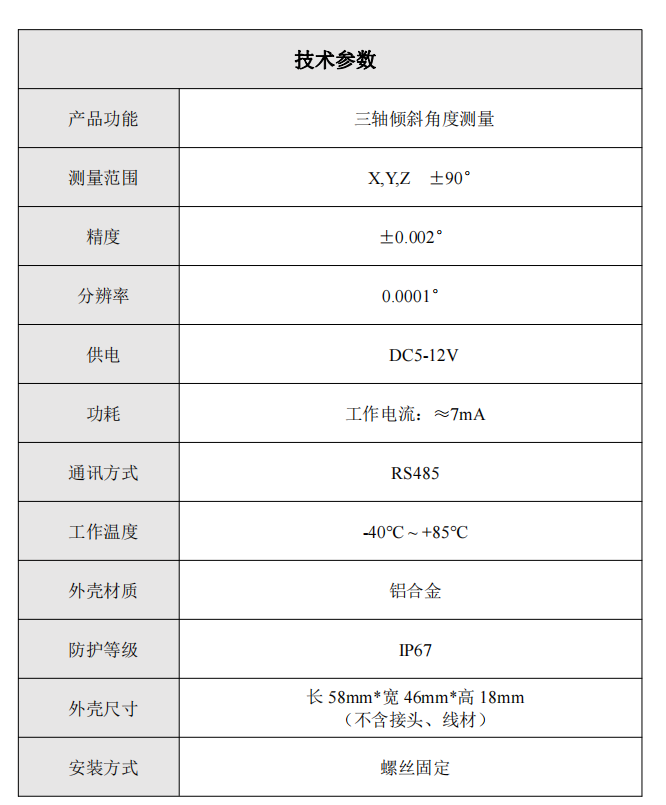

技術參數
Technical Parameters
產品屬性
ProductProperties

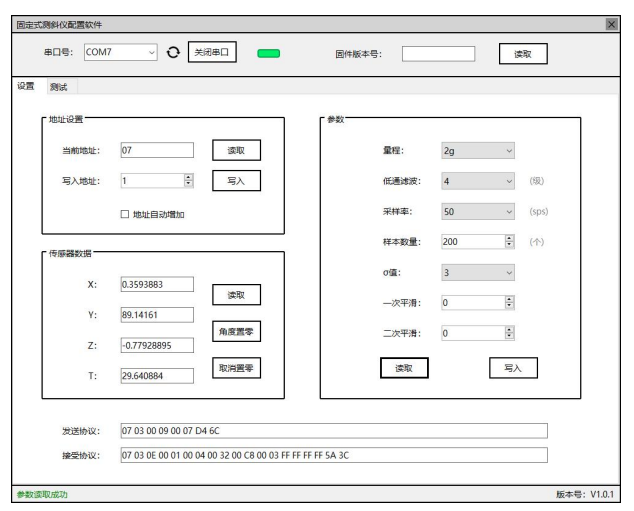

a) 將傳感器通過 USB 轉 RS485 線連接到 PC 端，選擇正確的串口號，打開串口；
b) 地址修改：i. 首先在“地址設置”欄點擊“讀取”按鈕獲取當前傳感器地址，默認為 01；
ii. 在“寫入地址”欄輸入新地址，點擊“寫入”，傳感器地址修改完成；
c) 測量數據讀?。涸凇皞鞲衅鲾祿睓邳c擊“讀取”按鈕，讀取傳感器的 XYZ 三軸角度數據以及溫度數據 T；
d) 角度置零：點擊“角度置零”按鈕，傳感器將以當前角度為基準完成置零，置零時請務必保持傳感器穩定；
e) 取消置零：點擊“取消置零”按鈕，傳感器將取消置零，輸出實際角度值；
f) 參數配置：i. 量程：傳感器測量范圍，可選 2g、4g、8g 三種量程，量程越小精度越高；
ii. 低通濾波：可選 0-10 級，值越大傳感器濾波效果越好，數據越穩定，但響應也越慢；
iii. 采樣率：可選 1-1000SPS 共 10 檔，值越大，采樣率越高，每秒采集的樣本數量越多；
iv. 樣本數量：可設置 1-200 內任意值，值越大，樣本數量越多，數據越穩定，數據采樣時間=樣本數量/采樣率；v. σ值：用于樣本數據濾波，
取值范圍 1-3；
vi. 一次平滑、二次平滑參數暫不可用；
vii. 若無特殊需求，可采用默認配置參數；
?
安裝指南
InstallGuide
1. 請勿在超出技術參數規定的情況下使用。
2. 設備屬于精密儀器，應該避免撞擊、進水淋濕等，如有此類情
形導致設備無法使用的，請及時與我公司聯系處理，請勿自行拆機。
