YT-600A 固定式傾角儀
發布日期 : 2023-02-24
YT-600A 固定式傾角儀是一款高精度、低功耗、雙軸傾角傳感器，采
用 NB IoT 無線通信網絡，帶 GPS/ 北斗雙模定位，可選內置電池或
太陽能供電，適用外部供電不方便、需要長期監測的工況。
功能特性
Features
1.多種供電方式可選：內置電池、太陽能充電、外部供電；
2.內置鋰亞電池（不可充電）可支持待機 3-5 年；
3.太陽能充電（內置聚合物鋰電池）可滿足長期工作要求；
4.可測量 X、Y 雙軸傾角，量程±15°，靈敏度 0.0055° ；
5.支持 NB IoT 低功耗無線網絡通信，可遠程配置參數；
6.支持 GPS/北斗雙模定位；
7.支持 RS485 數據輸出；
8.防水等級：IP65

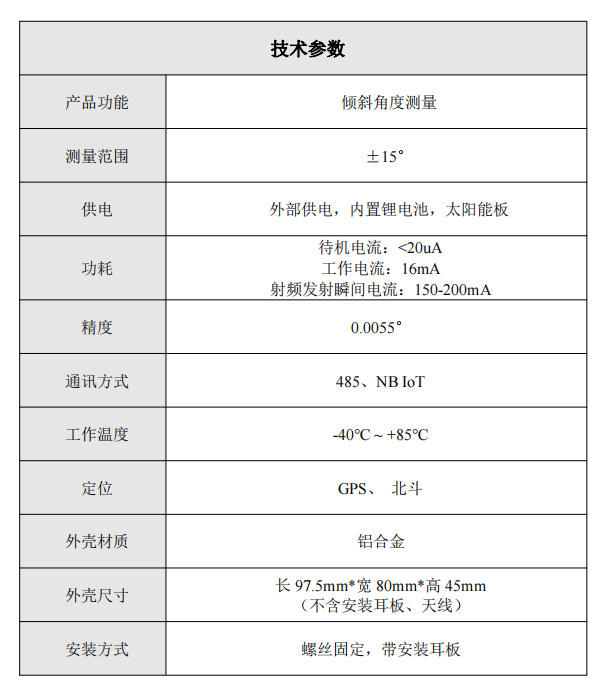

技術參數
Technical Parameters
產品屬性
ProductProperties

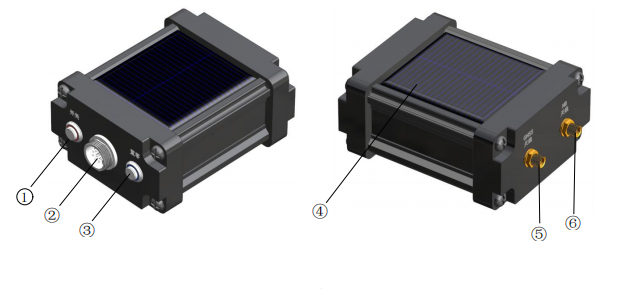

1. 產品結構
①開關按鈕 ②多功能航插接口 ③置零按鈕 ④太陽能電池板 ⑤GPS/北斗天線 ⑥NB IoT 天線
2. 航插接口定義
3.方向定義

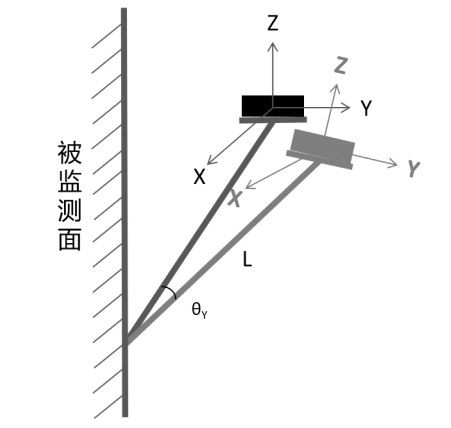

4. 測量原理
(1)上圖為傳感器沿 Y 向偏移示意圖。
(2)其中，L 為桿長，θX為 X 向偏移角度，θY為 Y 向偏移角度。
(3)傳感器安裝后進行置零，即θX、θY初始值均為 0：
X 方向位移計算公式：
SX=L*sinθX
Y 方向位移計算公式：
SY=L*sinθY
安裝指南
InstallGuide

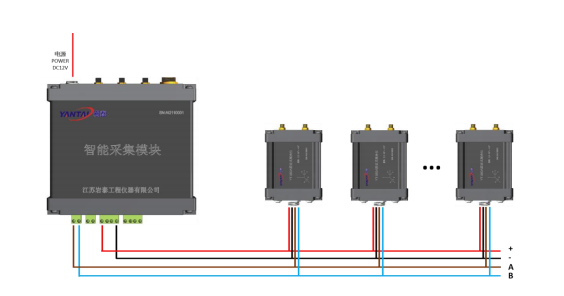

1. 接線
a) 若采用外部供電+RS485 通信模式，固定式傾角儀與采集設備接線方式見屬性介紹；
b) 若固定式傾角儀數量較多，需采用獨立的 5V 電源供電；
c) 必要時，需將 RS485 電纜屏蔽線接地；
d) 若采用內置電池+ NB IoT 通信模式，可跳過此步驟；
2. 開機
a) 按下“開關”按鈕，按鈕自帶的紅色指示燈亮，設備開機；
b) 部分工作模式下（如采用 NB IoT），設備會自動休眠，休眠后指示燈熄滅；
?
3. 置零
a) 長按“置零”按鈕 5S，按鈕自帶的藍色指示燈亮，松開按鈕，待指示燈熄滅后完成置零；
b) 通常在設備安裝完成后再置零，置零后 X、Y 軸初始值接近 0°；
c) 若無需置零，可跳過此步驟；

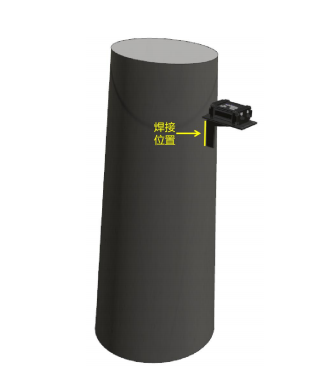

a) 確定安裝位置，清理表面異物；
b) 將安裝支架以豎直方向垂直于地面的方式焊接到安裝位置，注意焊接牢固度；
注意事項
注意事項
1. 請勿在超出技術參數規定的情況下使用。
2. 設備屬于精密儀器，應該避免撞擊、進水淋濕等，如有此類情形導致設備無法使用的，請及時與我公司聯系處理，請勿自行拆機。
