YT-600B固定式測斜儀
發布日期 : 2023-02-24

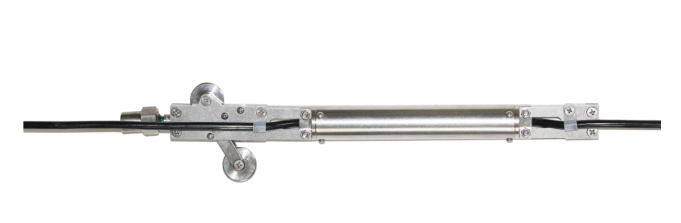

YT-600B固定式測斜儀內置高精度雙軸傾角傳感器，廣泛適用于混凝土大壩、面板堆大壩、土石壩等水工建筑物和巖體的水平與垂直表面的傾斜角度和位移測量，也適用于工業、民用建筑物、道路、橋梁、隧道、基坑等基礎變形或結構變形和深層水平位移的測量。
功能特性
Features
1.DC5-30V 寬電壓輸入，工作電流 16mA@12V；
2.分辨率高、量程寬；
3.結構輕便，安裝方便，穩定性高。
4.RS485 通信，最大支持 200 節點，抗干擾能力強，傳輸穩定。
5.防水等級：IP68

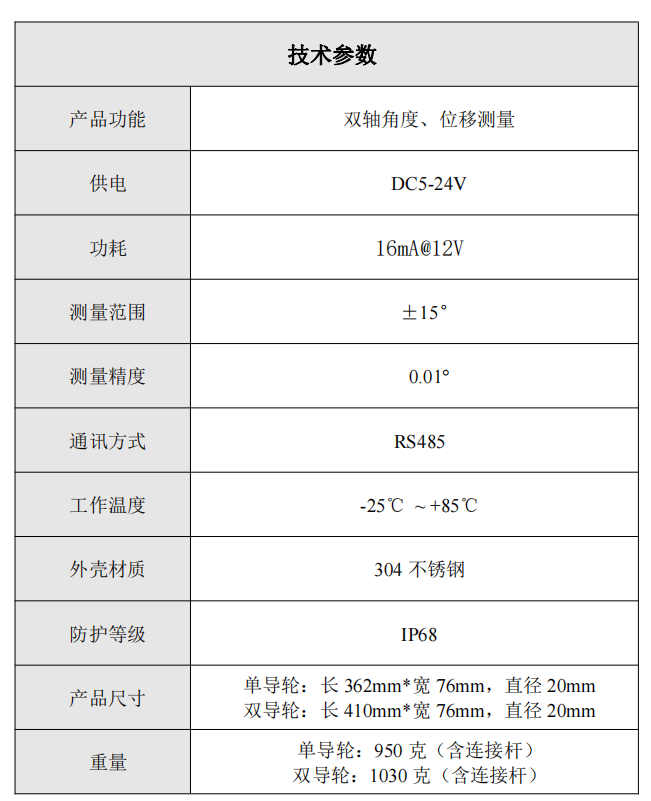

技術參數
Technical Parameters
產品屬性
ProductProperties

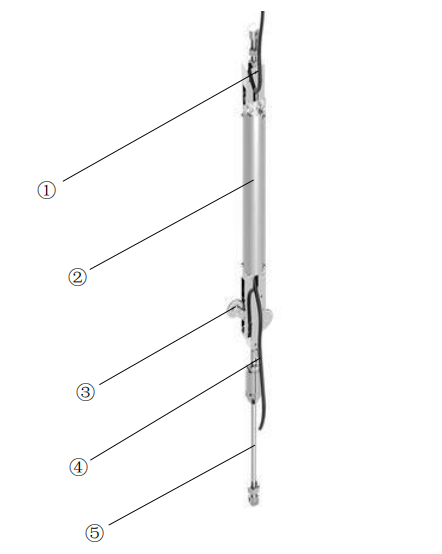

1. 產品結構
①上行 RS485 電纜線? ?②不銹鋼套管? ?③滑輪組? ?④下行 RS485 電纜線? ? ⑤連接桿

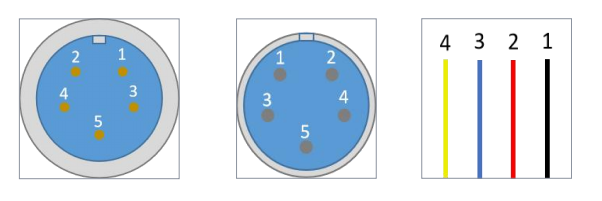

2. 線序定義
?
?
? ? ??? ? ? ? ? ?
? ? ??? ? ? ? ? ?1-電源- 2-RS485B 3-RS485A 4-電源+

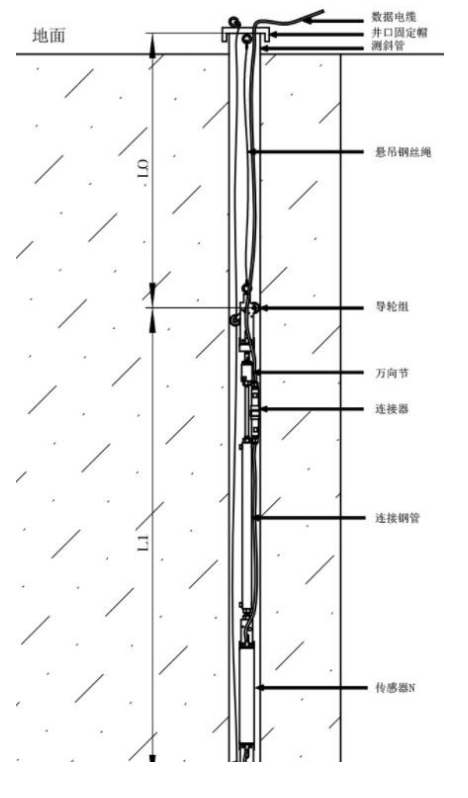

安裝指南
InstallGuide
1. 安裝固定式測斜儀前請先確認現場測斜孔是否通暢，孔底是否有淤泥，如果有淤泥需要用水反復沖洗，確保測斜孔需要測量深度范圍內固定式
測斜儀通暢。
2. 最底端的固定式測斜儀需要裝保險鋼絲繩，防止固定式測斜儀掉落到孔內；
3. 兩根固定式測斜儀支架通過剛性連接桿連接（連接桿長度可根據項目測量要求定制，一般為 2 米、1 米或 0.5 米），1 號固定式測斜儀的上
RS485 線與 2 號固定式測斜儀的下行 RS485線對接，對接好的 RS485 電纜需要用扎帶固定在連接桿上，然后將 1 號固定式測斜儀放入孔內；
4. 重復上述操作直至最后一個孔口的固定式測斜儀，孔口的固定式測斜儀需要和孔口固定件連接，并將孔口固定器和固定式測斜儀頂部連接，
并用固定螺絲擰緊，確保整個系統的穩定性；
5. 將最孔口固定式測斜儀的的上行 RS485 線引出，與數據采集模塊對應的+,A,B,-連接，并接通數據采集模塊電源，即可完成設備連接。
6. 采集模塊工作后，測量數據將自動上傳至我們?cè)破脚_(tái)，可聯系我司檢測數據是否傳輸正常。
?

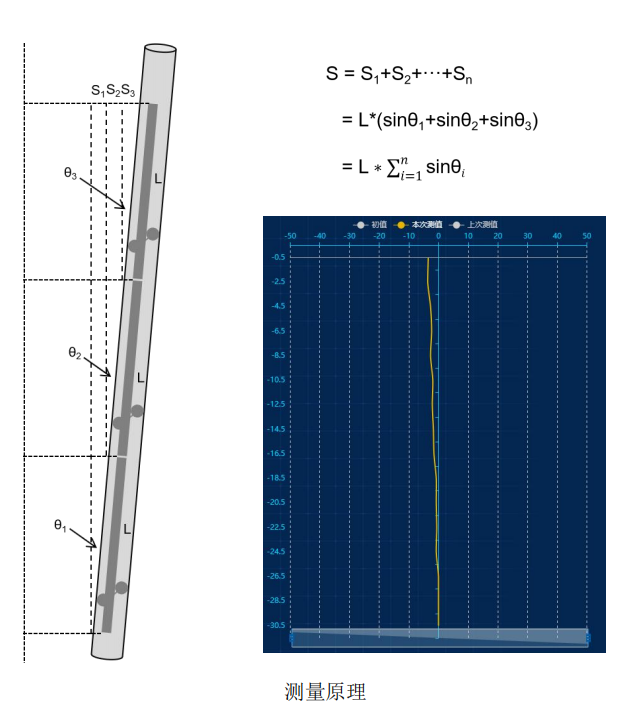

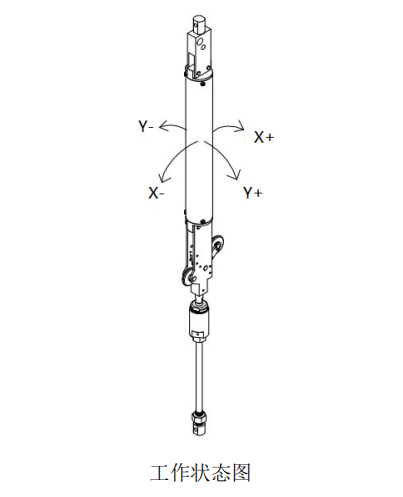

測量原理
測量時，由多支固定式測斜儀串聯裝在測斜管內，通過裝在每個固定節距上的傾角傳感器，測量出測斜管的傾斜角度，根據傾斜角度θi、
安裝節距Li計算得到每一節的水平位移 Si，將每一節的水平位移矢量相加得到總體位移量 S，以此將結構物的變形曲線描述出來。
注意事項
1. 請勿在超出技術參數規定的情況下使用。
2. 設備屬于精密儀器，應該避免撞擊、進水淋濕等，如有此類情
形導致設備無法使用的，請及時與我公司聯系處理，請勿自行拆機。
