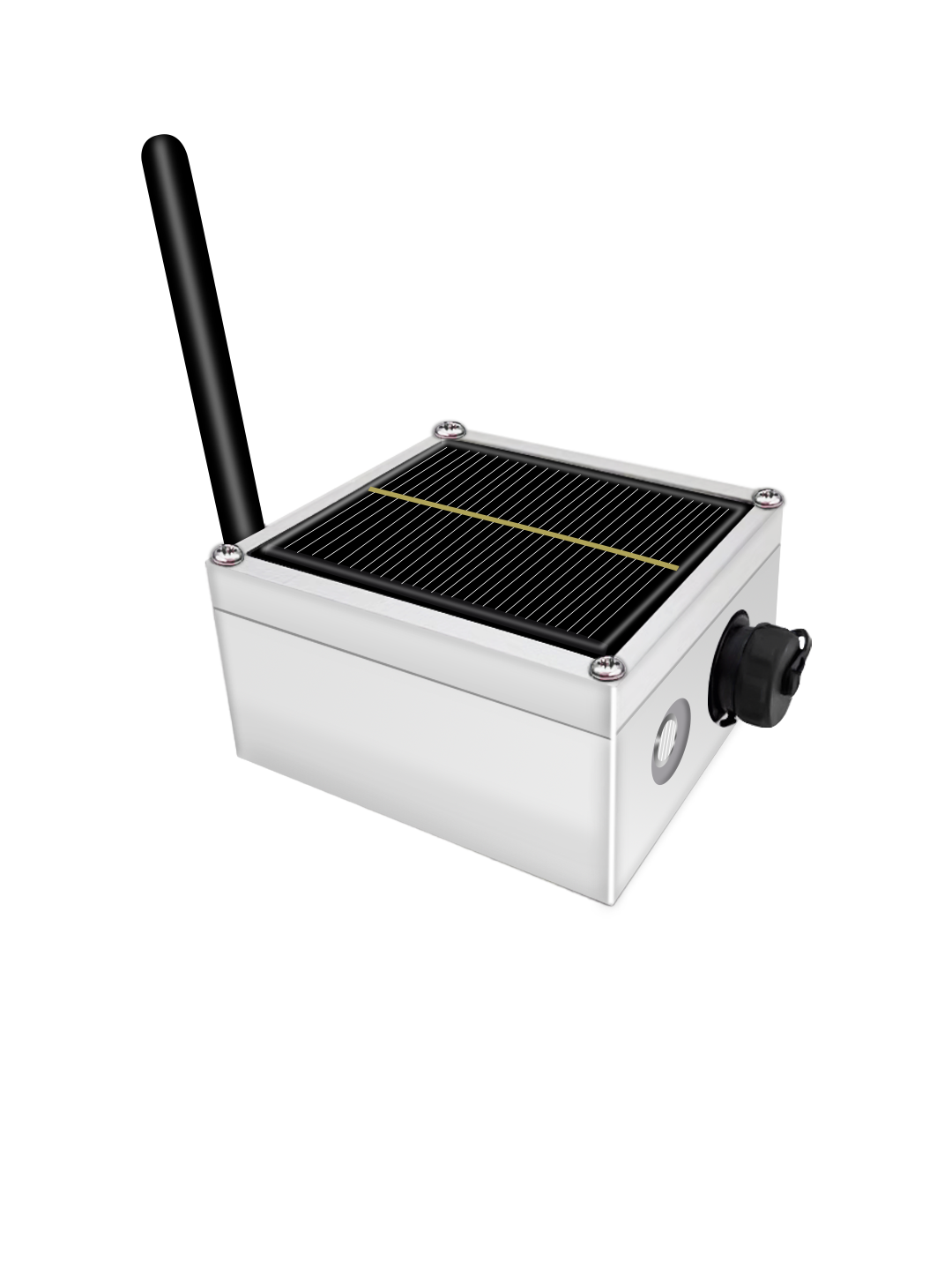

YT-601A 固定式傾角儀
發布日期 : 2023-02-24
YT-600A 固定式傾角儀是一款高精度、低功耗、雙軸傾角傳感器，采
用 NB IoT 無線通信網絡，帶 GPS/ 北斗雙模定位，可選內置電池或
太陽能供電，適用外部供電不方便、需要長期監測的工況。
功能特性
Features
1.高精度三軸傾角傳感器，測量范圍±90°，分辨率 0.0055°；
2.內置 5200mAh 鋰電池，太陽能充電，可滿足長期工作要求；
3.超低功耗，休眠電流<20uA，不充電亦可待機 3-5 年；
4.支持 4G 全網通，信號覆蓋范圍廣，偏遠地區也可使用；
5.支持?jǐn)?shù)據緩存功能，在網絡信號不穩定時可緩存數據，信號恢復后
自動上傳；
6.可遠程配置休眠喚醒間隔、采集頻率等參數；
7.支持 RS485 數據輸出、外接電源，適應更多工作環境；
8.防水等級：IP65

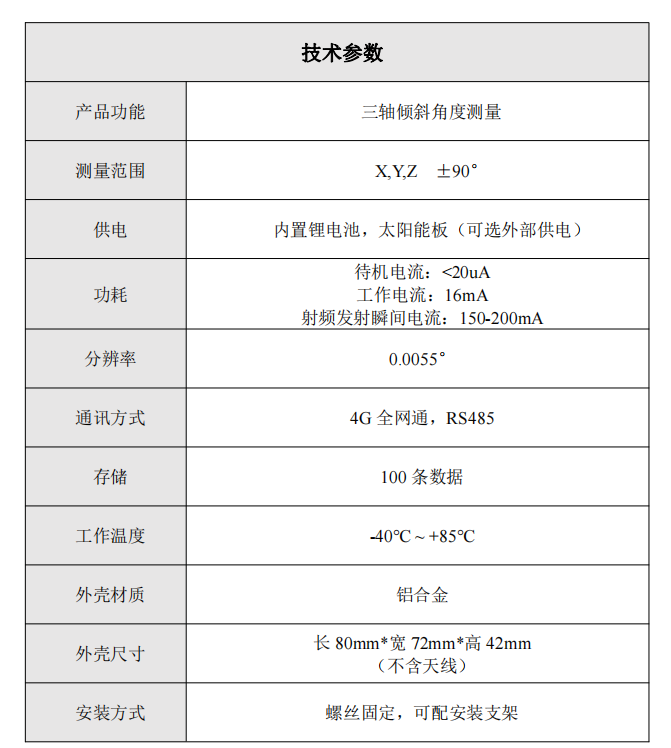

技術參數
Technical Parameters
? 產品屬性
ProductProperties

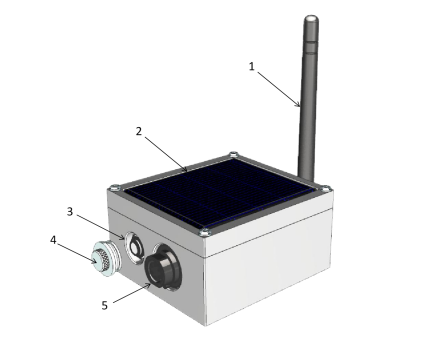

??1. 產品結構
?
? ? ? ? ①4G 天線? ? ? ②太陽能板? ? ?③開關按鍵? ? ?④按鍵防水塞? ? ?⑤防水航插接口
?
2. 航插接口定義
?
?
?
?
?
3. 線序定義
?
?注意：四芯線與二芯線電源對應的顏色并不一致！
?
4. 方向定義
?
?
?
5. 測量原理
?
(1)上圖為傳感器沿 Y 向偏移示意圖。
(2)其中，L 為桿長，θX為 X 向偏移角度，θY為 Y 向偏移角度。
(3)傳感器安裝后進行置零，即θX、θY初始值均為 0：
X 方向位移計算公式：
SX=L*sinθX
Y 方向位移計算公式：
SY=L*sinθY
安裝指南
InstallGuide
1.?將產品與被監測位置剛性連接，安裝天線；
2. 取下按鍵防水塞，按下“開關”按鈕，按鈕自帶的紅色指示燈亮，設備開機；
3. 正常情況下，設備會在 1 分鐘內完成數據采集并上傳，之后設備會自動休眠，休眠后指示燈熄滅；
4. 休眠喚醒時間間隔可在“飛邁云平臺”進行設置，設備下次喚醒后生效；
5.?測試正常后，將按鍵防水塞裝好，進行長期監測；
6.?注意：若休眠狀態下關機，則再次開機需間隔?5?秒鐘以上；
注意事項：
1. 請勿在超出技術參數規定的情況下使用。
2. 設備屬于精密儀器，應該避免撞擊、進水淋濕等，如有此類情形導致設備無法使用的，請及時與我公司聯系處理，請勿自行拆機。
