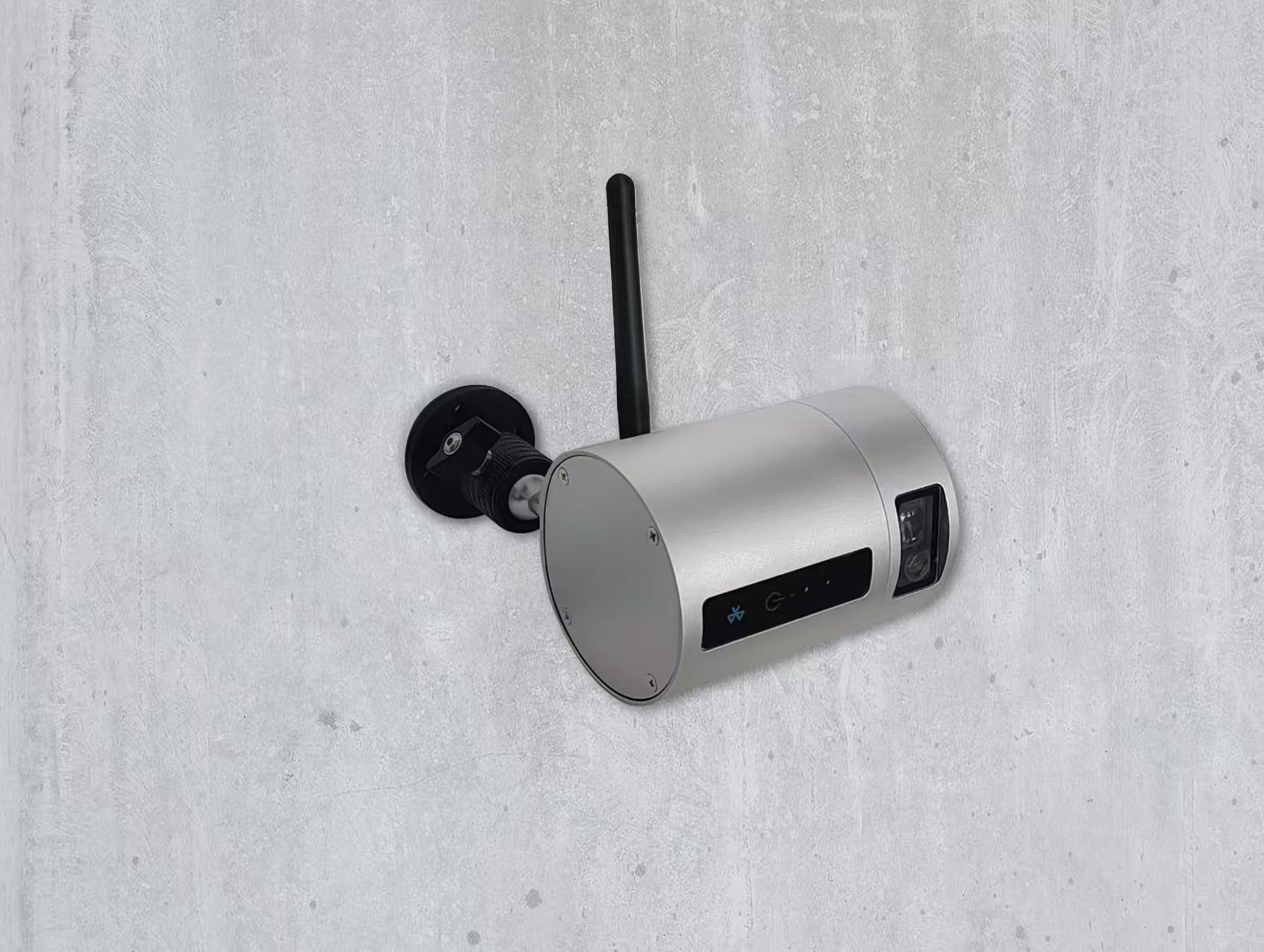

YT-750A激光斷面掃描儀
發布日期 : 2025-02-10
YT-750A激光斷面掃描儀是一款多點式、大量程、高測量精度、高定位精度、高性價比的自動化斷面收斂測量設備。產品采用4G網絡通信，測量數據直接上傳云平臺，可通過云平臺、小程序等遠程操作，實現控制設備運行，實時角度/距離回顯，選點，批量創建測點列表，測點列表讀取、下發，測點列表運行測試，清空測點列表以及測量時間間隔等參數修改。
采用內置可充電鋰電池供電，低功耗休眠設計，鋁合金外殼，強度高，防護等級高，不易損壞。該產品具有體積小、高精度、高可靠性、低維護成本、安裝方便等特點，適用于需要長期進行監測的項目。
功能特性
Features
1.激光傳感器關鍵參數：
(1)?量程：40米；
(2)?分辨率：0.1mm；
(3)?精度：±1mm；
(4)?重復性：±0.5mm；
(5)?激光點直徑：φ6mm @10m；
2.采樣頻率：最高1Hz；
3.測點數量：1-100；
4.測量范圍：±90°；
5.重復定位精度：≤0.1°；
6.支持4G全網通，可通過云平臺、小程序遠程操作設備；
7.寬電壓：DC5-24V ；
8.內置可充電鋰電池，低功耗休眠設計，續航可達1個月以上(按4小時測量一次)；
9.360°可調安裝支架，安裝、拆卸便捷
技術參數
Technical Parameters
產品屬性
ProductProperties
1.?產品結構
?
?

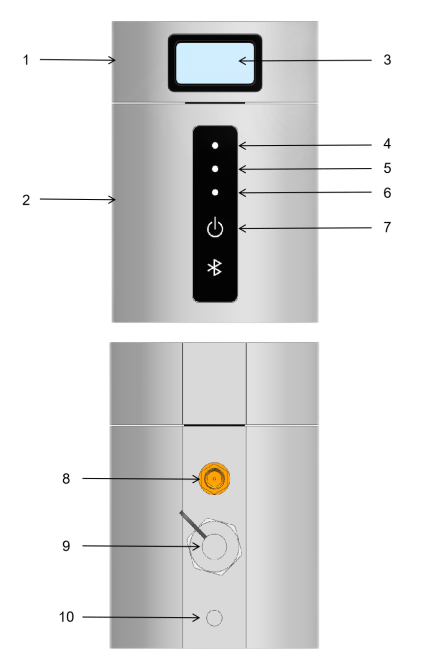

?圖2 結構圖
?
?
?
?
2.?線序定義
?

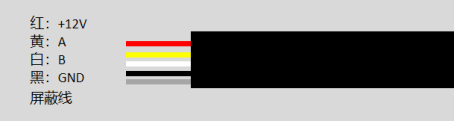

圖3 線序定義
注意：請將屏蔽線與黑線連接！
?
3.?方向定義
?

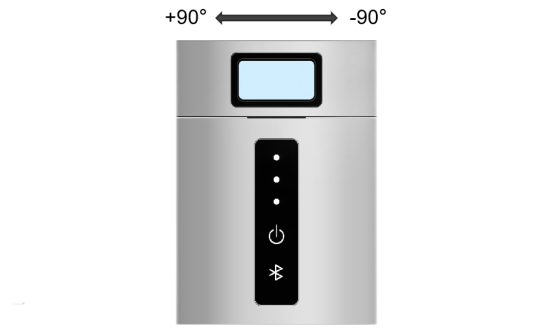

圖4 方向定義
安裝指南
InstallGuide
1.?首先在預定安裝面標好鉆孔位置，用電鉆打φ6mm孔，裝入6mm膨脹管；
2.?將法蘭支架直接通過4mm螺絲釘固定牢固；
3.?連接設備天線、電源線；
4.?將設備按圖示方向安裝（面向設備時，激光鏡頭位于右手側）；
5.?請注意：
(1)?設備不防水，戶外使用請務必安裝保護罩！
(2)?外接電源的航空插頭需插牢，以免進水！
(3)?若不使用外接電源，則將設備的防水連接器用防水帽堵??！
