YT-2036A振弦頻率采集擴展模塊
發布日期 : 2025-02-10
YT-2036A振弦頻率采集擴展模塊是一款8通道振弦傳感器數據采集設備，支持振弦頻率、溫度采集。RS485 Modbus標準接口。采用鋁合金外殼，強度好，不易損壞，扁平化設計不占用安裝空間?？捎糜阡摻钣?jì)、應變計、軸力計、裂縫計、滲壓計、土壓力盒、錨索計等各種振弦式傳感器的數據采集傳輸。該產品具有體積小、高精度、高可靠性、低維護成本、安裝方便等特點，適用于需要長期進行監測的項目。
功能特性
Features
1.輸入電源DC9-24V 0.2A；
2.支持RS485接口，用于參數配置、數據輸出；
3.支持8路振弦式傳感器，支持溫度測量；
4.頻率測量范圍 500-5000Hz，測量精度 0.01%FS；
5.彈簧按壓式接線端子；
6.DIN導軌卡扣；
7.全鋁合金外殼；
技術參數
Technical Parameters
產品屬性
ProductProperties
1.?產品結構
?
圖2 結構圖
?????
?
①電源通信接口
②傳感器接線端子
③外殼
?
?
?
?
?
?
?
2.?接口定義
?

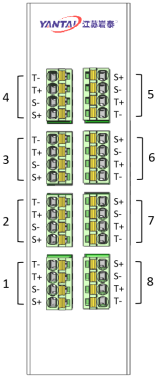

圖3?傳感器接口定義
①S+：振弦信號+，通常為紅線；
②S-：振弦信號-，通常為黑線；
③T+：溫度+，通常為白線；
④T-：溫度-，通常為藍線；
注：屏蔽線接S-
?
3.?通道擴展
?
圖4 ?8通道擴展示意
?

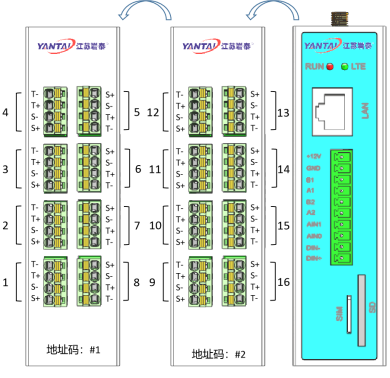

圖5 ?16通道擴展示意

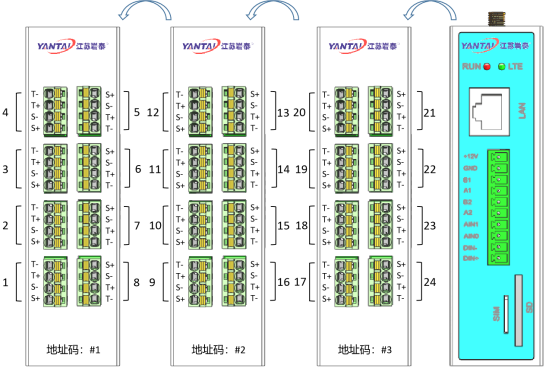

圖6 ?24通道擴展示意
