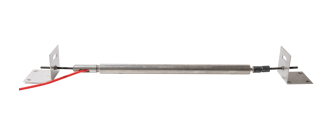

YT-700B型振弦式內置位移計由前、后端座、保護鋼管、彈性梁、信號傳輸電纜、振弦及激振電磁線圈等組成。

結構物發生的變形，通過前、后端座傳遞給轉換機構，帶動振弦使其產生應力變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出被測結構物的變形量。同時可同步測出埋設點的溫度值。

位移計使用場合很廣，儀器經加裝一些附件可以組成裂縫計、基巖變位計、多點變位計、錨桿計等測量變形的儀器，這些儀器的工作情況及安裝條件各不相同，所以埋設安裝方法有所不同。下面主要對埋設在大體積混凝土內位移計的埋設安裝方法作一些簡述，其它儀器的埋設方法可參照進行。

1 ?附件的埋設

????位移計剛度較小。為避免液態混凝土的側向靜壓力壓縮儀器，使儀器失去壓縮量程甚至損壞，因此位移計一般布置在澆搗塊距離頂面30cm處。根據埋設點的高程、方位，在工作縫的一側立模之后，于埋設點處作一記號，當混凝土澆到埋設高程時，將安裝蓋板釘于模板上，同時將護套及連接座旋上，為了保證附件安裝更為牢靠，亦可再用鉛絲將護套縛住釘在模板上。注意維護好附件，以免混凝土澆搗及拆模過程中將其損壞。

2 ?位移計的埋設 ?

當縫的另一側混凝土澆筑到頂面（或高于埋設點30cm左右）時，在埋設點挖開周圍的混凝土，露出安裝蓋，取下安裝蓋，按設計編號將相應的位移計小心的旋緊在連接座上，在護套內儀器四周空隙中用麻絲或棉紗加以填塞，以免水泥漿大量滲入，調好安裝頻率初值，固定好儀器的電纜引線，按設計要求引到臨時或永久觀測站。

3 ? 位移計安裝定位后應及時測量?jī)x器初值，根據儀器編號的設計編號作好記錄并存檔，嚴格保護好儀器的引出電纜。
